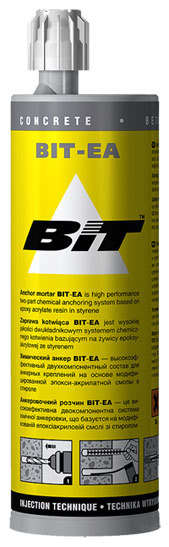

Химический анкер BIT-EA
бетон, железобетон, природный камень
Быстрый заказ в 1 клик
Менеджер свяжется с вами в течение 10 минут
Описание и назначение
Описание
Химический анкер BIT-EA - высокоэффективный двухкомпонентный химический состав на основе синтетической быстроотверждаемой эпокси-акрилатной смолы в сочетании с металлическими анкерными элементами (резьбовыми шпильками, фундаментными болтами, арматурными прутками и т.п.). Химические анкеры BIT-EA специально разработаны для осуществления анкерных креплений в тяжелом и легком бетоне, природном камне (мрамор, гранит и т.п.) с учетом физико-механических свойств, прочностных характеристик и коэффициентов температурного расширения данного класса строительных материалов.
Химический анкер BIT-EA обладает пониженной вязкостью, что позволяет быстро и равномерно заполнять отверстия как больших, так и малых диаметров, обеспечивая наилучшее связывание и молекулярную адгезию с материалом основания. При увеличении глубины заделки несущая способность химического анкера увеличивается. Рекомендуется для применения во влажных отверстиях, в водонасыщенном бетоне и под водой.
Преимущества:
- специально разработан для применения в основаниях из тяжелого и легкого бетона, природном камне
- допускается применение в основаниях из различных видов кирпича, ячеистого бетона и пустотелых материалов
- в качестве анкера допускается использование любых резьбовых шпилек, арматурных прутков и анкерных болтов
- позволяет выполнять установку анкеров вблизи края конструкции
- не создает напряжения в материале основания
- возможно приложение высоких нагрузок при малых расстояниях между осями креплений и от края конструкции
- цвет состава – серый ( цвет бетона)
- прочный нейлоновый коаксиальный картридж 400 мл
- каждый катридж укомплектован двумя смесителями
- применяется во влажных отверстиях и под водой
- допускается применение для установки арматуры периодического профиля и организации арматурных выпусков
- устойчив к агрессивным средам, кислотам и щелочам, нефтепродуктам и морской воде
- проведены испытания в ЦНИИСК им. В.А. Кучеренко
Нормативно-разрешительная документация:
- Техническое свидетельство ITB AT-15-6895/2011 (Институт строительной техники)
- Техническое свидетельство Минрегионразвития РФ No 3440-11
- Исследования прочности и деформативности (ЦНИИСК им. В.А. Кучеренко)
- Испытания на морозоустойчивость (ЦНИИСК им. В.А.Кучеренко)
- Сертификат соответствия РОСС GB.АЯ.46.Н64023 (химические составы)
- Сертификат соответствия РОСС GB.АЯ.46.Н64113 (анкерные элементы)
- Свидетельство о государственной регистрации RU.40.01.05.015.E06049.08.12
Время отверждения и время схватывания химического состава
|
Температура основания (С°) |
Время схватывания1 (минуты) |
Время отверждения2 (минуты) |
|
+25 |
5 |
30 |
|
+15 |
9 |
60 |
|
+5 |
20 |
90 |
|
-5 |
40 |
180 |
1 -анкер устанавливается в отверстие, возможна корректировка его положения
2 -полное отверждение состава, возможно приложение нагрузки
ВНИМАНИЕ! во влажных отверстиях время отверждения увеличивается в 2 раза
Геометрические характеристики анкерных креплений при установке в основание из тяжелого бетона В20 (С20/25)
|
Диаметр анкера, d (мм) |
Диаметр отверстия, dо (мм) |
Диаметр отверстия в прикрепляемомконструкционном элементе, df (мм) |
Стандартная глубина заделки, Lo (мм) |
Максимальный момент затяжки, Tinst (Нм) |
|
M8 |
10 |
9 |
80 |
10 |
|
M10 |
12 |
11 |
90 |
20 |
|
M12 |
14 |
13 |
110 |
40 |
|
M16 |
18 |
17 |
125 |
80 |
|
M20 |
24 |
22 |
170 |
120 |
|
M24 |
28 |
26 |
210 |
160 |
|
M30 |
35 |
33 |
280 |
200 |
Эксплуатационные характеристики анкерных креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25)
|
Диаметр анкера,d (мм) |
Максимальная нагрузка* (кН) |
Расчетнаянагрузка (кН) |
Рекомендуемая нагрузка (кН) |
Стандартное расстояние от края (мм) |
Стандартное расстояние между осями анкеров, Cbw(мм) |
||||
|
На вырыв(NRk) |
На срез (VRk) |
На вырыв (Ncal) |
На срез (Vcal) |
На вырыв(Nr) |
На срез (Vr) |
На вырыв(Ca,N) |
На срез (Ca,V) |
||
|
М8 |
19,9 |
9,4 |
12,7 |
7,2 |
9,1 |
5,1 |
80 |
80 |
160 |
|
М10 |
31,7 |
15,7 |
20,1 |
12,0 |
14,7 |
8,6 |
100 |
90 |
200 |
|
М12 |
40,9 |
22,0 |
21,6 |
16,8 |
15,5 |
12,0 |
120 |
110 |
240 |
|
М16 |
58,9 |
40,9 |
31,1 |
31,2 |
22,2 |
22,2 |
160 |
125 |
320 |
|
М20 |
91,9 |
64,0 |
48,6 |
48,8 |
34,8 |
34,9 |
200 |
180 |
400 |
|
М24 |
115,2 |
92,4 |
61,1 |
70,4 |
43,7 |
50,2 |
240 |
220 |
480 |
|
М30 |
160,7 |
149,6 |
85,0 |
114,0 |
60,7 |
81,4 |
270 |
280 |
540 |
* Несущая способность снижается в случае уменьшения стандартных расстояний от края/ между осями анкеров.
